МУЗОТРОН


«Музотрон» представляет собой многоголосый электромузыкальный инструмент, объединенный с автоматическим исполнителем. Этот исполнитель воспроизводит мелодию по нотной записи, которая предварительно вводится в память устройства. Нот­ную запись выбранной мелодии вводят поочередным кодированием высоты тона и длительности звучания каждой ноты с помощью клавиатуры.

Устройство (рис. 1) состоит из генераторов тона Г1 — Г20, усилителя УНЧ с регулятором громкости и громкоговорителем, клавиатур высоты тона В7 — В26 и длительности ноты В1 — В6, запоминающего устройства ЗУ со счетчиком адреса, генератора рит­ма ГР с регулятором темпа, управляемого делителя частоты УДЧ, генератора стирания ГС, кнопок «Стирание», «Запись» и «Воспроизведение».

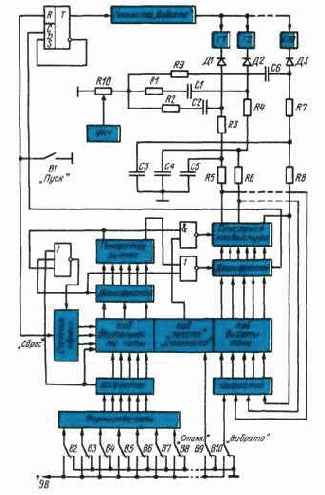

Структурная схема «Музотрона»


Перед записью новой мелодии необходимо сте­реть в памяти предыдущую. Для этого нажимают кнопку «Стирание» при разомкнутых контактах кла­виш В1 — В6, и во все ячейки запоминающего уст­ройства записываются «нули». После этого устрой­ство приводят в начальное состояние, кратковремен­но нажав кнопку «Воспроизведение». В результате счетчик адреса установится на «нуль», но так как в это время в ячейках памяти ничего не записано, то он будет оставаться в этом состоянии.

Теперь можно записать выбранную мелодию в память «музотрона». На клавиатуре В1 — В6 нажи­мают клавишу, соответствующую длительности пер­вой ноты, и одновременно на клавиатуре В7 — В26 — соответствующую высоте тона той же ноты. Затем кратковременно нажимают кнопку «Запись», при этом в первую ячейку памяти заносится код дли­тельности и высоты тона первого нотного знака. Эту операцию повторяют для последующих нот. Анало­гичным образом кодируют аккорды, для чего на кла­виатуре В7~В26 нажимают одновременно несколь­ко клавиш.

В любой момент можно воспроизвести записан­ную часть мелодии — достаточно нажать кнопку «Воспроизведение». При этом счетчик адреса уста­навливается в начальное состояние, при котором считывается содержимое первой ячейки запоминаю­щего устройства. В результате включается один или группа генераторов Г1 — Г20, колебания которых усиливаются и поступают на громкоговоритель.

Одновременно записанный код длительности по­ступает на входы управляемого делителя частоты, который считывает заданную длительность звуча­ния. Сигнал с выхода управляемого делителя часто­ты поступает на вход счетчика адреса и переключа­ет его в состояние, которое соответствует адресу второй записанной ноты. Далее описанный процесс повторяется до тех пор, пока не встретится ячейка, в которую записан «нуль».

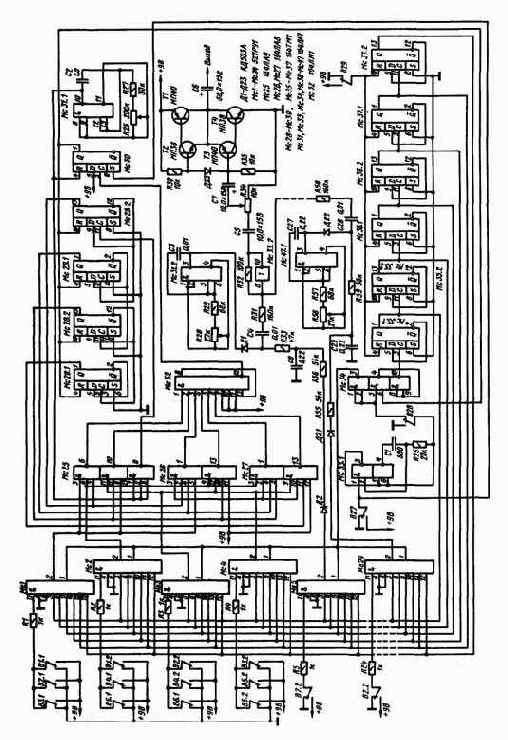

Рис. 2. Принципиальная схема «Музотрона-64»

Принципиальная схема устройства на 64 нотных знака («Музотрона-64») приведена на рис. 2.
Диа­ пазон воспроизводимых тонов этого устройства со­ставляет около двух октав (20 полутонов), а диапа­зон кодируемых длительностей — шесть градаций (от 1/16 до 1/2). Точность настройки тонов не хуже 0,5%. Устройство можно также использовать в ре­жиме ручного управления как обычный многоголо­сый электромузыкальный инструмент.

Устройство имеет небольшие габариты, что до­стигнуто за счет использования цифровых инте­гральных схем серии К164 и интегральных матриц памяти со встроенной дешифрацией К527РУ1.

Генераторы тона собраны на микросхемах Мс31.2, Мс38 — Мс4б, Мс47.1. Каждый генератор представляет собой два последовательно включен­ных инвертора, замкнутых в кольце через дифферен­цирующую цепочку (например, C3R28R29). Под-строечный резистор R28 служит для точной установ­ки тона каждой ноты.

Если сигналы, формируемые генераторами тона, включать и выключать непосредственно контакта­ми переключателя или Прямоугольным сигналом с выхода микросхемы, то звук будет возникать и об­рываться слишком резко. Это неприятно для слуха, к тому же будут слышны щелчки. Для обеспечения плавного нарастания и спада амплитуд сигналов вве­дена цепочка R36C8R33ML Резистор R36 и конден­сатор С8 замедляют изменение тока через резистор R33, благодаря чему осуществляется мягкая атака.

Для суммирования тонов служат резисторы R31... R58 и один из инверторов МсЗЗ.2, работаю­щих в режиме усиления. Далее сигнал поступает на составной усилитель мощности, выполненный на транзисторах Т2, ТЗ, 71, 74. Он нагружен на мало­мощный громкоговоритель 0.25ГД10.
