Устройства последовательностного типа





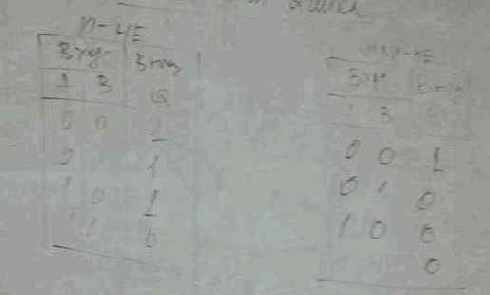

Бистабильная ячейка.


Ячейка состоит из 2 плеч, которые содержат 2 танзистора и эти транзисторы соединены цепью обратной связи.

Принцип работы:т бистабильная ячейка состоит из 2 плеч содержащая резистивную нагрузку и транзистор, цепь включена обратная положительная связь, соединяющая коллекторную и базовую область транзистора.т Допусти, при подключении к источнику питания, через левое плече, протекает ток большего номиналаЮ вследствие меньшего сопротивления цепи. В этом случае, больший ток попадая на базу транзистора VT2 вызовет отпирание транзистора VT2  и снижение потенциала на коллекторе. Это приведет к снижению потециала на базе VT1 и постепенному запиранию транзистора. Напряжение на коллекторе VT1  будет повышаться, и при переходе в режим отсечки, будет приблизительно равно U источника питания. Если снять выходные сигналы с коллекторных областей VT1 и VT2, то на выходе VT2 логический 0 а на выходе VT1 логическая единица. Эти 2 устойчивых состояния могут сохраняться сколь угодно долго. Для управления состоянием бистабильной ячейки, включают дополнитеьные цепи, содержащие управляющие транзисторы. Управление осуществляется путем изменения напряжения на базу управляющих транзисторов. Такие элементы составляют триггер.

Классификация триггеров:

1-по типу информациооных фходов.

R(Reset)-активный вхо, сброс триггера.(Q=0)

S(Set)-раздельный установки триггера. (Q=1)

K(Kount)-вход сброса универсального тригера.(Q=0)

J-вход установки универсального тригера. (Q=1)

T-счетный вхд триггера.

D-информационный вход переклчючения триггера, соответствующего логическому уровню на этом входе.

C-синхронный вход.

V-вход блокировки.

2-по моменту реакции на входной сигнал.

Асинхронные – изменяет свое состояние непосредственно в момент изменения сигнала на информационных входах(работает как комбинационный элемент).

Синхронные – изменяет свое состояние в строго определенные(тактовые) моменты времени, соответствующие действию активного сигнала на его синхронном фходе С. В момент исменения информационных сигналов при С=0 изменение состояния триггера не происходит.

3-по виду активного логического сигнала, действующено на информационных входах.

Статические (со статическим управлением)

Динамические (с динамическим управлением)
