1. Ремонт системных плат (начальные сведения)

Основная и самая сложная плата ПК называется материн­ской (motherboard), генеральной, системной платой (СП), поскольку она содержит сердце ПК — микропроцессор. На ней также размещены несколько сверхбольших интегральных схем (СБИС), ОЗУ, ПЗУ и ряд других микросхем, переклю­чатели — перемычки режимов работы ПК, разъемы расши­рения для подключения плат адаптеров и контроллеров.

На рисунке 1 изображена материнская плата с размещен­ными на ней интегральными схемами, слотами, разъемами, перемычками.

Рисунок 1

А — основной разъем к блоку питания/Primary power

connector

В — разъем для шины VESA/VESA feature connector С — видеопамять/Video memory и слоты (разъемы) рас­ширения/expansion sockets

D — два разъема интерфейса PCI IDE/ PCI IDE interfaces E — разъем параллельного порта/Parallel port connector F — разъем для флоппи-дисковода/Floppy drive connector

G — положение перемычек/Configuration jumpers

H - National PC87306 I/O controller

I — цепи регулировки напряжения/Voltage regulation

circuitry J — четыре разъема для SIMM-микросхем (два банка)/

SIMM sockets (two banks) L — разъем для вторичного кэша/CELP socket for

secondary cache M— разъем для процессора типа Pentium/Pentium

processor socket



P — системный контроллер/82437РХ system controller (TSC)

R — три слота расширения ISA/Three ISA expansion

connectors S — перемычки тактового генератора/Clock Multiplier

Jumper T — флэш-память для системного BIOS/Flash EEPROM

for system BIOS U — четыре слота расширения PCI/PCI expansion

connectors W— пользовательский вход для видео/Custom video

header for I/O panel

X — разъем для CD-ROM/CD-ROM connectors Y — низковольтный разъем для шины PCI/3.3 volt PCI

bus power connector

Z — графический контроллер/PCI graphics controller AA— аудиовход/Audio connector for I/O panel BB — два разъема последовательных портов/Two serial ports CC— разъем для клавиатуры типа AT/AT Keyboard

Connector

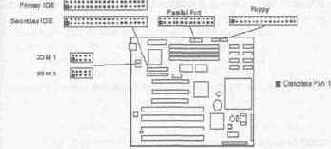

На следующем рисунке (Рисунок 2) изображена системная плата с разъемами для ленточных кабелей, соединяющих встроенные в системную плату адаптеры с периферийными устройствами — дисководами (floppy), жестким диском — первичным, или главным, и вторичным, или подчиненным (primary IDE, secondary IDE), разъемом для принтера (parallel port).

Квадратной точкой обозначено место контакта № 1 — ленточный кабель, подключаемый к разъему, со стороны

Рисунок 2

первого контакта окрашен в цвет, отличный от цвета само­го ленточного кабеля.
