Проектирование деталей из листового металла



Outer Tangent Line (Наружная касательная линия)

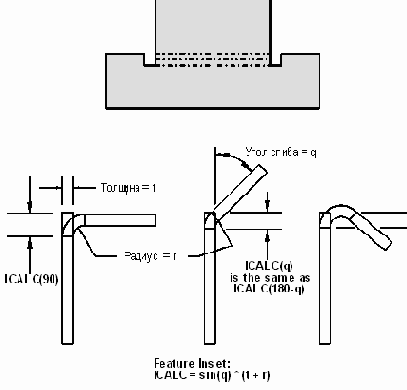

Подсечка расчитывается как расстояние от грани присоединения до касательной сгиба на внешней грани фланца. В примере, показанном на рисунке ниже, данное значение используется для наружной касательной линии сгиба и выдает различные результаты для фланца с подсечкой в зависимости от угла или радиуса сгиба.
 Общая формула:

ICALC = sin(q) * (t + r)

ЗАМЕЧАНИЕ: Внешняя касательная подсечка сгиба измеряется на сгибе детали, а не на теле фланца.

Подсечка задается Наружной касательной линией сгиба
